BQ24123RHLT电池管理芯片规格参数功能应用资料查询
BQ24123RHLT电池管理芯片可以提供具有前馈功能的集成固定1MHz频率电压模式,控制器以调节充电电流或电压,这种类型的控制器用于帮助改善线路瞬态响应,从而简化了用于连续和不连续电流传导的补偿网络活动电压和电流回路,使用III型补偿方案进行内部补偿,为稳定运行提供足够的相位提升,允许使用非常低的小型陶瓷电容器ESR。
PWM斜坡的底部有一个0.5V的偏移,允许设备在0%到100%之间运行占空比,本文将为您介绍BQ24123RHLT型号电池管理芯片的产品功能参数等信息。
内部PWM栅极驱动器可以直接控制内部PMOS和NMOS功率MOSFET,高端栅极电压从VCC(断开时)摆动到VCC-6(接通时VCC大于6V),以帮助降低通过将栅极增强超过标准5V的额外电压,转换器的传导损耗,低端栅极电压从6V摆动到NMOS导通,再下降到PGND使其截止。
BQ24123RHLT有两个反向高侧上的背公共漏极P-MOSFET,当IN为时,输入P-MOSFET可防止电池放电低于BAT,第二个P-MOSFET作为开关控制FET,消除了对自举电容器。
引脚功能图
产品应用图
通过内部高侧感测FET感测逐周期电流限制,阈值设置为标称值3.6A峰值电流,低端FET也有一个电流限制,用于决定PWM控制器是否将在同步或非同步模式。此阈值设置为100mA,并关闭低端NMOS在电流反向之前,防止电池放电,当低侧FET的电流大于100mA,以最大限度地减少功率损耗。
bqSWITCHER通过测量TS引脚和VSS引脚,通常会产生负温度系数热敏电阻和外部分压器这个电压,bqSWITCHER将此电压与其内部阈值进行比较,以确定充电是否允许。

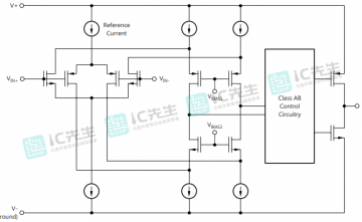

电流检测放大器
电池检测时序图
要启动充电循环,电池温度必须在V(LTF)至V(HTF)阈值范围内,如果电池温度超出此范围,bqSWITCHER将暂停充电并等待电池温度在V(LTF)到V(HTF)的范围内,在充电周期(预充电和快速充电)期间,电池温度必须在V(LTF)到V(TCO)阈值内,如果电池温度在该范围之外,bqSWITCHER暂停充电并等待。
BQ24123RHLT电池管理芯片在通电时,如果电池电压低于VLOWV阈值,bqSWITCHER施加预充电电流,IPRECHG连接到电池,此功能可使深度放电的细胞复活。
bqSWITCHER启动一个安全定时器,tPRECHG,在调节阶段,如果在定时器周期内未达到VLOWV阈值bqSWITCHER关闭充电器,并在STATx引脚上显示FAULT(故障)。在故障的情况下条件下,bqSWITCHER将电流降低到IDETECT,IDETECT用于检测电池更换条件通过POR或更换电池来清除故障。
