薄膜电阻的测试方法和注意事项

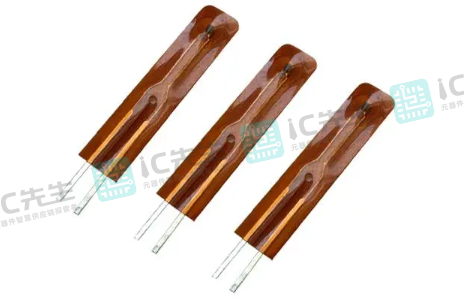

薄膜电阻是一种以薄膜形式制成的电阻器,具有稳定性好、体积小、频率响应快、耐高温等特点。在电子产品中广泛应用,例如手机、平板电脑、电视机、音响设备等。因此,对于薄膜电阻的测试非常重要。本文将详细介绍薄膜电阻的测试方法和注意事项。
一、直流电阻测量法
直流电阻测量法是测量薄膜电阻最常用的方法之一。它需要使用一个万用表或LCR表进行测量。以下是具体步骤:
1. 设置仪器
将万用表或LCR表设置为电阻测量模式。
2. 连接电路
将待测薄膜电阻器连接到仪器上,注意极性。
3. 测量电阻值
测量电阻值,并记录下来。
需要注意的是,在连接电路时,应避免过高的测试电压或电流,以免对电阻器产生破坏。同时,在选择测试仪器时也要根据实际情况进行选择,以获得更加准确的测试结果。
二、交流阻抗测量法

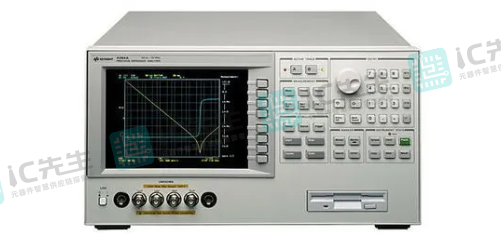

交流阻抗测量法是一种更加精确的测量方法,需要使用一个阻抗分析仪进行测量。以下是具体步骤:
1. 设置仪器
将阻抗分析仪设置为阻抗测量模式。
2. 连接电路
将待测薄膜电阻器连接到仪器上,注意极性。
3. 设置测试参数
设置测试频率范围和信号幅度。通常情况下,测试频率范围为10Hz-1MHz,信号幅度为1mV-1V之间。
4. 开始测量
开始测量,并记录下阻抗值和相位角等参数。
交流阻抗测量法能够准确地测量电阻器的电学特性,包括电阻、电感和电容等参数。但需要注意的是,在选择测试参数时,应根据实际情况进行选择,以获得更加准确的测试结果。
三、注意事项
在测试薄膜电阻时,需要注意以下事项:
1. 避免过高的测试电压或电流
薄膜电阻通常采用金属薄膜材料制成,其最大功率通常较小。因此,在测试时应避免过高的测试电压或电流,以免对电阻器产生破坏。
2. 选择合适的测试仪器
在选择测试仪器时,应根据实际情况进行选择。如果只需要测量电阻值,可以选择万用表或LCR表;如果需要更加精确的测量结果,可以选择阻抗分析仪。
3. 注意电路连接方式和极性
在连接电路时,应注意连接方式和极性。如果连接不正确,可能会对测试结果产生影响。
4. 测试环境要求
薄膜电阻通常需要在较为恒定的温度和湿度下进行测试,以保证测试结果的准确性。
5. 确认测试结果的准确性
在测试结束后,应对测试结果进行确认,以确保测试结果的准确性。可以使用其他测试方法进行验证,例如四线法、双桥法等。
总之,对于薄膜电阻的测试,需要选择合适的测试方法和测试仪器,并注意电路连接方式和极性。同时,还需要注意测试环境要求,以确保测试结果的准确性。
