现货BQ7694003DBTR引脚配置_功能参数_应用特点
BQ7694003DBTR可靠的模拟前端(AFE)器件系列是针对下一代高功率系统(如轻型电动车辆、电动工具和不间断电源)的完整电池组监控与保护解决方案的组成部分。该器件专为实现低功耗而设计:不仅可通过启用/禁用IC中的子块来控制整个芯片的电流消耗,还可以利用运输模式将电池组轻松切换至超低功耗状态。
BQ7694003DBTR器件支持多达5节串联电池或典型值为18V的电池组,它可处理多达10节串联电池或典型值为36V的电池组,而BQ76940支持多达15节串联电池或典型值为48V的电池组。可借助这些AFE管理各种电池化学物质,例如锂离子、磷酸铁锂等。
通过I2C,主机控制器可以使用BQ7694003DBTR来执行多种电池组管理功能,例如监控(电池电压、电池组电流、电池组温度)、保护(控制充电/放电FET)以及平衡功能。集成式模数(A/D)转换器可实现对关键系统参数的纯数字读取,并会在TI制造过程中校准这些参数。
规格参数
功能特性
- 纯数字接口
- 内部模数转换器(ADC)用于测量电池电压、芯片温度和外部热敏电阻
- 一个单独的、内部ADC测量电池组电流(库伦电荷计数器)
- 直接支持多达三个热敏电阻(103AT)
- 放电过流(OCD)保护
- 放电短路(SCD)保护
- 过压(OV)保护
- 欠压(UV)保护
- 次级保护器故障检测保护
- 集成电池均衡场效应晶体管(FET)
- 充电、放电低侧NCHFET驱动器
- 到主机微控制器的警报中断
- 2.5V或3.3V输出电压稳压器
- 无需EEPROM编程
- 高电源电压绝对最大值(高达108V)
- 可兼容I2C的简单接口(CRC选项)
- 可容忍电池随机连接

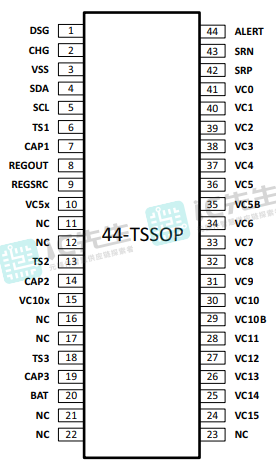

引脚配置

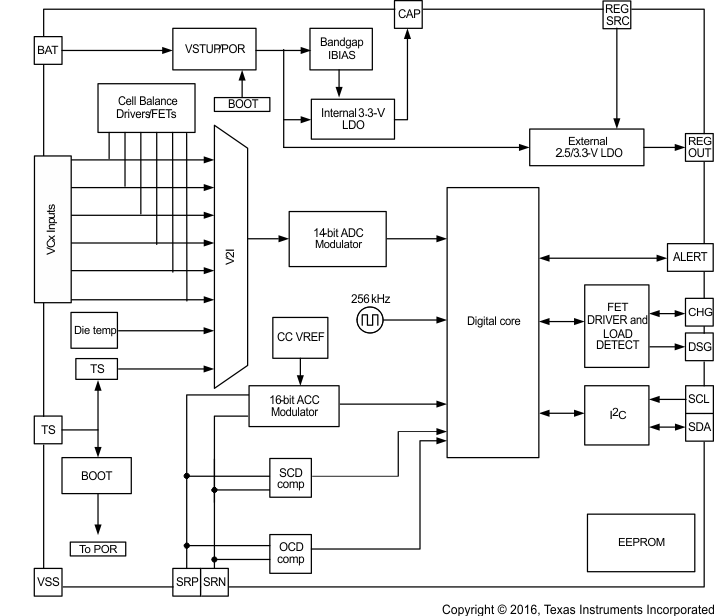

功能框图
BQ7694003DBTR设备最多支持10系列单元,而BQ76940设备最多支持15系列单元。通过I2C,主机控制器可以使用BQ769x0来实现电池组管理功能,如监测(电池电压、电池组电流、电池组温度)、保护(控制充电/放电FET)和平衡。集成A/D转换器实现了关键系统参数的纯数字读出,包括电池电压和内部或外部温度,并在TI的制造过程中进行校准。为了提高电池组的可靠性,BQ7694003DBTR包括电压(OV、UV)和电流(OCD、SCD)的硬件保护。

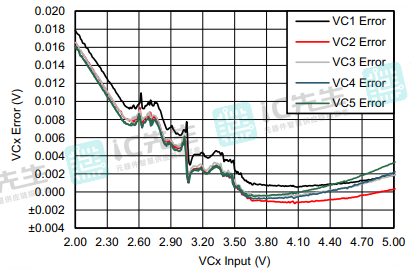

25°C时VIN为3.6 V时输入范围内的VCx错误

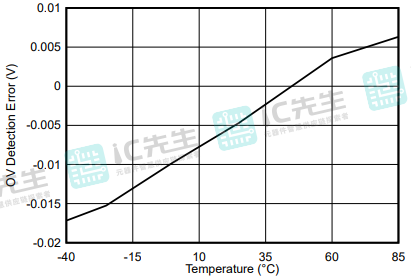

OV保护检测错误(0xFF设置)
I2C定时特性
主机微控制器的外部实时校准电路
I2C写入
带BQ78350配套控制器IC

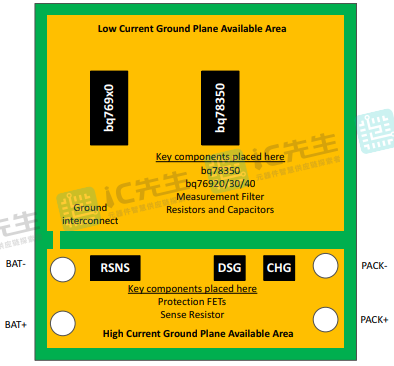

布局示例图
下图显示了如何根据BQ7694003DBTR EVM将关键部件与相应的地面区域进行比较的指南。
封装设计参数
主要应用
- 轻型电动汽车(LEV):电动自行车、电动踏板车、Pedlec和踏板辅助自行车
- 电动工具和园艺工具
- 备用电池(BBUS)、储能系统(ESS)和不间断电源(UPS)系统
- 其它工业电池组(≥10S)
总结
BQ7694003DBTR是德州仪器(Texas Instruments)生产的一款多功能电池管理集成电路,通常用于监测和管理锂离子电池或锂聚合物电池。其设计用于提供电池保护功能,包括过电压、欠电压、过充电流和过放电流的监测和保护,以确保电池在安全范围内运行。
BQ7694003DBTR芯片还支持电池均衡功能,可根据单体电池之间的电压差异来调整充电和放电,以延长电池寿命并提高性能。它通常具有电流传感器和温度传感器接口,用于监测电池的充电和放电电流以及温度。
BQ7694003DBTR支持多种通信接口,如SPI(串行外围设备接口)或I2C(互联设备通信)等,以便与微控制器或其他数字电路通信,以实现电池监测和管理。通常用于电动工具、电动汽车、便携式电子设备、太阳能电池组等各种需要高性能和安全电池管理的应用。
