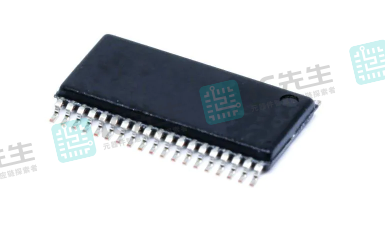

原装TPD12S521DBTR引脚功能_规格参数_应用电路

TPD12S521DBTR是一款用于高清晰度多媒体接口(HDMI)发射器端口的单芯片静电放电(ESD)电路保护设备。在使用瞬变电压抑制(TVS)二极管提供ESD保护的同时，TVS保护在高速差分信号中几乎不会增加额外的毛刺。高速过渡最小化差分信号(TMDS)ESD保护线路仅增加0.8-pF电容。

低速控制线提供电压电平转换，以消除对外部电压电平转换集成电路的需要。控制线TVS二极管为控制线增加了3.5-pF的电容。38针DBT封装提供无缝布局布线选项，以消除差分信号对的布线毛刺。DBT封装间距(0.5 mm)与HDMI连接器间距匹配。此外，管脚映射遵循与HDMI连接器管脚映射相同的顺序。TPD12S521DBTR提供了一种片上限流开关，在引脚38处的额定输出为55mA。这使HDMI接收器即使在接收器设备断电时也能进行检测。

规格参数

功能特性

• IEC 61000-4-2 4级静电防护
• 外部线路上的±8千伏接触放电
• HDMI驱动器的单片ESD解决方案
• 输出电流为55 mA的片内电流调节器
• 支持所有HDMI 1.3和HDMI 1.4数据速率(-3分贝频率和3 GHz)
• 高速TMDS线路的0.8-pF电容
• 差分信号对之间的0.05-pF匹配电容
• 38针TSSOP通过HDMI接口提供无缝布局选项
• TMDS_D[2：0]+/-
• TMDS_CK+/-
• CE_REMOTE_OUT
• DDC_DAT_OUT
• DDC_CLK_Out
• 热插拔_检测_输出
• 无铅包装

引脚功能配置

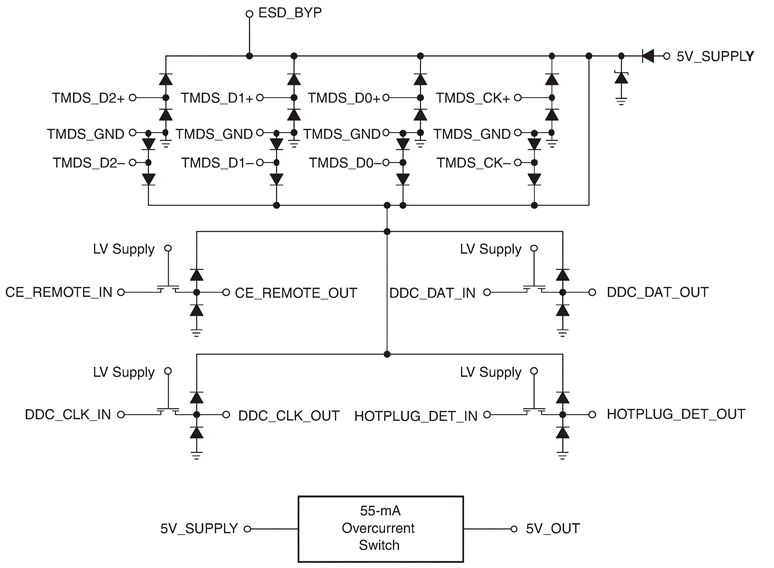

功能框图

TPD12S521DBTR为兼容HDMI 1.4的端口提供了完整的ESD保护方案。单片集成电路技术确保差分线的两个信号对之间具有良好的匹配。这是与离散ESD箝位解决方案相比的直接优势，其中两个不同ESD箝位之间的变化可能显著降低差分信号质量。38引脚DBT封装提供了无缝布局布线选项，以消除差分信号对的布线故障。

跨频率的插入损耗性能

典型应用电路

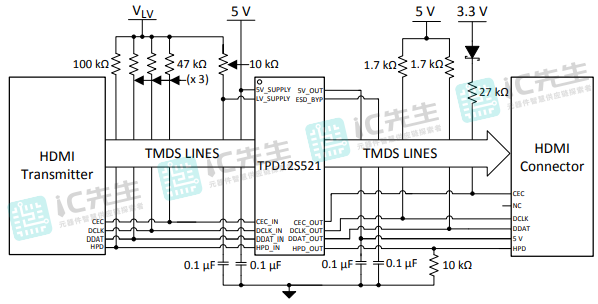

下图为TPD12S521DBTR保护的HDMI 1.4发射机端口的典型示意图。八条TMDS数据线（D2+/-、D1+/-、D0+/-、CLK+/-）在TPD12S521上各有两个引脚可连接。TMDS数据线流过它们各自的引脚对，连接到无源ESD保护电路。要阻断3.3V逻辑电源轨的反向电流，请使用与肖特基二极管串联的27-kΩ上拉电阻器将CEC_OUT连接到3.3V逻辑电平。

典型应用曲线：

布局示例图

• 最佳位置应尽可能靠近连接器。

–ESD事件期间的EMI可能从被撞击的迹线耦合到附近其他未受保护的迹线，从而导致早期系统故障。

–PCB设计者需要通过使任何未受保护的迹线远离TVS和连接器之间的受保护迹线，将EMI耦合的可能性降至最低。

• 使受保护的迹线尽可能笔直。
• 通过使用半径尽可能大的圆角，消除TVS和连接器之间受保护迹线上的任何尖角。

–电场倾向于在拐角处积聚，增加EMI耦合。

封装设计参数

主要应用

• PC
• 消费类电子产品
• 机顶盒
• DVD播放器

总结

TPD12S521DBTR是一种集成电路芯片，通常用于保护电子设备免受静电放电（ESD）和电气干扰（EMI）等外部干扰，从而保护高速接口，如 USB、HDMI、以太网等。

TPD12S521DBTR提供强大的ESD保护，有助于防止外部静电放电对芯片和连接的接口线路造成损害。它集成了抑制电气干扰（EMI）的滤波器，帮助减少电磁干扰对周围电子设备的影响。TPD12S521DBTR通常具有多个保护通道，可以同时保护多个信号线路，并且适用于低电压供电系统，可以在不同的电源电压下工作。
