ADC0804引脚配置_功能参数_电路原理图
众所周知，每个设备无法执行每个操作，总是有不同的设备可以执行不同的操作并将其转换为其它设备来执行另一个功能。所以，我们面临的基本问题是这些设备之间的数据转换。
实际上，在电子领域，大多数时候，不同设备之间可以完成不同的通信方法，因此不同的设备可以与两个或多个不同的对象和设备有效地运行。
当谈到现实生活时，或者可以说在时域中，不同事件的输出总是可以用数学形式或数学值来表示。这些数学值始终是连续形式。换句话说，我们可以说这些值总是有起点和终点，但在这两点之间，它们有无限值。
这些模拟值在时域（现实生活）中很容易读取。当谈到机器或电子设备时，大多数人都无法正确阅读它们。或许他们可以读出起点或终点，但大多数情况下是无法正确读出的。因为机器和电子设备始终在“频域”中执行操作。为了解决此类问题，通常使用模数转换器（ADC）。
基本定义

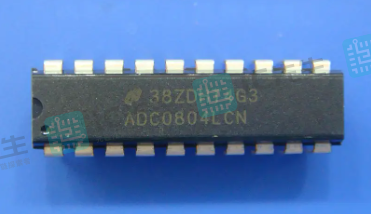

目前有多种模数转换器 (ADC)，用于为微处理器或控制器转换模拟信号。每个“ADC”根据需求都有自己的规格和优势。这里要介绍的是“ADC0804”，它是一款8位低压模数转换器芯片，可以同时测量多达8个模拟输入，这意味着数字输出值可以在0到255之间变化。它使用基于差分电位阶梯的逐次逼近转换器。
ADC0804是一款低压IC，用于将低压模拟信号转换为8位数字信号。它的工作电压为0-5伏，具有1个模拟输入和8个输出引脚。ADC0804带有内部时钟，但要增加或更改时钟周期，可以使用外部时钟。请始终记住，无论使用内部时钟还是外部时钟，转换速度都不能超过110us。
功能特性
- 与所有工作电压为5伏的微控制器和微处理器兼容。
- 可以仅使用单个5伏电源来计算从0到5的不同电压。
- 适用于不同的参考电压，最小值应为2.5V。
- 功能齐全，适用于CMOS和TTL电子设备。
- 有一个频率为640KHz的内部时钟。
- 无需调零即可工作
- 最短转换时间为110us
- 由常见的0.3英寸宽度和20引脚DIP封装组成
- 由差分模拟电压输入组成。
- 数字输出范围为0–255
- 输入电压范围2.5– 6.5V
- 作为具有内部8位微处理器的独立设备运行
- 当Vref=5V时，模拟值每增加19.53mV，就会导致数字侧增加一位。
其它相关ADC和DAC芯片：HX711、ICL7107、ADC0809、ADS1115、DAC0808、DAC0832。
引脚配置
下图是ADC0804的引脚功能，它由20个引脚组成，详细配置如下图所示：
- CS：用于打开设备。当我们使用多个ADC时，该引脚用于选择当时所需的设备。它在低状态下有效。
- RD：它是一个输入引脚。当我们想要从内部寄存器接收输出值时，使用RD引脚。高到低脉冲将用于执行操作。
- WR：它是一个输入引脚，用于通过施加高电平到低电平脉冲来启动转换
- CLK IN：这是一个输入引脚，用于代表时钟。要应用外部时钟，将使用该引脚。
- INTR：中断引脚，用于指示转换完成。转换完成后它会变低。
- Vin (+)：模拟输入引脚，用于非反相信号。大多数设备以非反相形式提供模拟信号，因此使用该引脚作为模拟输入。
- Vin (-)：模拟输入引脚，用于反相信号。由于信号性质大多为非反相形式，因此该引脚接地。
- AGND：该引脚用于模拟输入所在设备的接地。
- Vref ：用于为当前满量程读数提供电压参考。
- DGND：该引脚连接到数字输出所在设备的接地端。
- DB0–DB7：这些引脚用于8位形式的数字输出。
- CLK R：该引脚用于RC定时以使用内部时钟。
- VCC：用于给整个IC提供电源。它不应大于+6.5伏,大多数使用+5.0伏。
原理框图
与其它电子器件一样，ADC0804的内部电路也有点复杂。ADC0804将模拟信号转换为数字信号，而转换模拟信号则使用门、触发器、移位寄存器、三态、时钟、锁存器、梯形图和解码器等。但ADC0804中用于转换信号的主要组件是SAR锁存器。
SAR锁存器使用所有可能的量化/映射级别，通过二分搜索将连续模拟信号转换为数字信号/离散信号。“ADC0804”中的其它组件（如三态、8位移位器等）用于根据给定的输入提供正确的输出。三态是一个内部寄存器，用于保存数据，直到给出从高到低的脉冲。8位移位寄存器用于按顺序给出输出，以便其它设备可以以 8 位的形式读取。
使用方法
ADC0804可用于接收电位差为2.5–6.5的模拟值的任何点。要使用ADC0804，需要遵循一些规则和规定。5伏直流电源将连接到Vcc，GND将连接到接地引脚。
要打开器件，请在CS引脚处接地。此外，为使设备可读可写数据，还应在RD和WR引脚处接地。要使用内部时钟，只需在时钟引脚处使用带有10K电阻和100pF电容的RC电路。通过使用这些规则标准，ADC0804将能够正常运行。
Proteus示例电路
下面是ADC0804在Proteus中的示例电路。该示例电路可用于将电压转换为数字值。首先，完成上述ADC0804的基本电路，然后按照以下说明进行操作。
- 用模拟引脚+v连接可变电压源，用模拟引脚-v接地。
- 要控制和可视化Proteus中的输出，请使用逻辑状态。
- 要控制可视化，请连接可通过INT和WR引脚更改的逻辑状态。
- 将逻辑查看器连接到ADC0804的输出引脚
- 这里由于使用相同的输入和输出源，所以模拟和数字的GND将与电源相同。
- 输入电压不应大于6.5伏。
- 在Proteus中，它可以在超过6.5伏的电压下工作，但在现实生活中，IC很容易在高电压下烧毁。
完成电路后运行它并查看输出结果，如下图所示：
每当使用可变电阻改变电压时，它都会以二进制形式显示该值。在这里，我们通过在输入处提供4伏电压来获取“11001100”的值。
将二进制转换为数字：
(11001100)2 =(1 × 2⁷) + (1 × 2⁶) + (0 × 2⁵) + (0 × 2⁴) + (1 × 2³) + (1 × 2²) + (0 × 21) + (0 × 2⁰) = 204
模拟值=步长 x 小数值
步长：当Vref=5V时，模拟值每增加19.53mV，数字端增加一位。
模拟值=19.53x51=393.7mV=3.9V
数字转换后得到的实际电压是3.9V，输入电压是4，接近数字电压。当然，电压转换是唯一的例子。现实生活中还有很多应用可以使用ADC0804来执行运算。例如温度传感器、热传感器等。
封装设计参数
应用领域
- 广泛用于任何微处理器、微控制器和芯片。
- 可以使用8位微处理器进行操作。
- 可用于转换温度传感器、电压源和其他模拟传感器和电源的值。
ADC0804和ADC0832区别
ADC0804和ADC0832是两种不同型号的模数转换器（Analog-to-Digital Converters，ADCs），用于将模拟信号转换为数字信号。它们有以下主要区别：
-
分辨率：
- ADC0804：它是一个8位的ADC，意味着它可以将模拟信号分成256个不同的离散值。
- ADC0832：它是一个12位的ADC，具有更高的分辨率，可以将模拟信号分成4096个不同的离散值。因此，ADC0832具有更高的精度，能够提供更精确的测量。
-
通道数：
- ADC0804：它是一个单通道ADC，只能同时转换一个模拟信号。
- ADC0832：它是一个双通道ADC，可以同时转换两个不同的模拟信号。这可以提高效率，特别是在需要同时测量多个信号时。
-
接口：
- ADC0804和ADC0832都有并行接口，通常需要多个引脚来连接到微控制器或其他数字设备。它们的接口结构有所不同，需要特定的时序和引脚连接。
-
应用领域：
- 由于ADC0804具有较低的分辨率，通常用于一些不需要高精度的应用，例如温度测量、简单的模拟控制等。
- ADC0832通常用于需要更高精度的应用，例如音频采样、传感器测量、精确的控制系统等。
总结
ADC0804是一种8位模数转换器，它用于将模拟信号转换为数字信号。该芯片具有8位分辨率，这意味着它可以将模拟信号分成256个不同的离散值，输出范围从0到255。
ADC0804是一个单通道ADC，只能同时转换一个模拟信号。通常包括20个引脚，其中包括模拟输入、数字输出、控制信号和电源引脚。另外，该芯片通常需要外部的控制逻辑电路来选择输入通道和启动转换过程。控制信号包括启动转换、时钟输入、模拟输入通道选择等。
ADC0804一般用于需要相对较低分辨率的模拟到数字转换应用，例如温度测量、简单的控制系统、传感器接口等。
