TIP30C晶体管引脚配置_规格参数_替代型号

TIP30C是一款采用TO-220晶体管封装的PNP晶体管，属于TIP30系列的晶体管之一，该系列的其它晶体管包括TIP30A和TIP30B。

TIP30C是该系列中广泛使用的晶体管，因为它的集电极-发射极电压高于该系列中的其它晶体管，高达-100V。此功能使该晶体管非常适合在需要高电压的应用中使用，并且与其它功能和特性一起，该晶体管为各种通用应用提供了解决方案。

TIP30C晶体管的显著特点是，该晶体管的直流电流增益为15～75，基极-发射极饱和电压为-1.3，集电极-发射极饱和电压为-0.7V。

引脚配置

从正面（零件编号侧）看时，第一个引脚是“基极”，第二个引脚是“集电极”，第三个引脚是“发射极”。TIP30C晶体管的引脚配置如下图所示：

规格参数

• 封装类型：TO-220
• 晶体管类型：PNP
• 最大集电极电流(I_C ): –1A
• 最大脉冲集电极电流（I_CP）：–3A
• 最大集电极-发射极电压 (V_CEO )：–100V
• 最大集电极-基极电压 (V_CBO )：–100V
• 最大发射极-基极电压 (V_EBO )：–5V
• 最大集电极耗散 (P_C )：30瓦
• 最小和最大直流电流增益 (h_FE )：15至75
• 最高存储和工作温度：-65°C至150°C

TIP30C的NPN互补型号是TIP29C；替换和等效型号包括：BDS19、BD954、BD942、2SB567、2SB1607、2SB1293、2SB1289、2SB1090、2SB1063、2SB1020、2SB1018、2SB1016、SA957、2SA1758D、2SA1646、2SA1644、2SA1444、2SA1293、2SA1010。

应用领域

使用TIP30C晶体管的过程与使用任何其他 BJT 晶体管的过程相同。首先检查晶体管的引脚配置。然后通过合适的电阻向基极提供信号，将发射极引脚与电路的负轨连接，并将集电极连接到正极，但通过负载（不是直接）。

前面也说了，TIP30C是一款通用型多功能晶体管，可用于开关和放大等各种应用。一些比较常见的应用包括：

• 开关负载低于1A
• 音频功率放大器电路
• 电压调节
• 电机驱动器
• 电压放大
• 电池管理
• 灯光控制

安全操作指南

• 不要将晶体管使用到其绝对最大额定值，并始终保持低于其最大额定值20%。最大集电极电流为-1A，因此不要控制超过800mA的负载。
• 晶体管需要使用散热器。
• 储存和操作温度高于-65°C且低于150°C。

直流电流增益

安全操作区域

功率减额特性

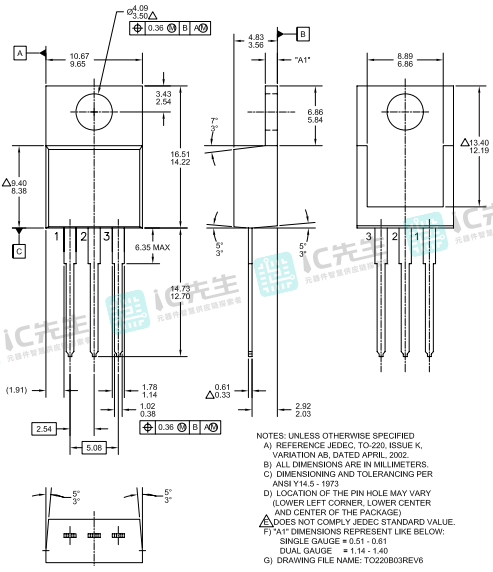

封装设计参数

总结

TIP30C是一款坚固耐用的多功能NPN晶体管，这意味着它具有三个主要引脚：发射极（Emitter）、基极（Base）和集电极（Collector）。它的操作基于电子流从发射极到集电极的导通。

TIP30C通常用于放大电路，特别是低频和中频放大器，可以用于音频放大器、功率放大器和其他放大应用。此外，它也可以用作开关，控制电流在集电极和发射极之间的流动，因此在开关电路中有一定的应用。

最后，使用TIP30C或任何晶体管时，需要注意正确的极性连接和电流限制，以确保安全和可靠的操作。并且，需要根据具体的应用需求进行适当的电路设计。
